産業用ローラチェーン（種類・構造・連結部品・規格）

ローラチェーンとは

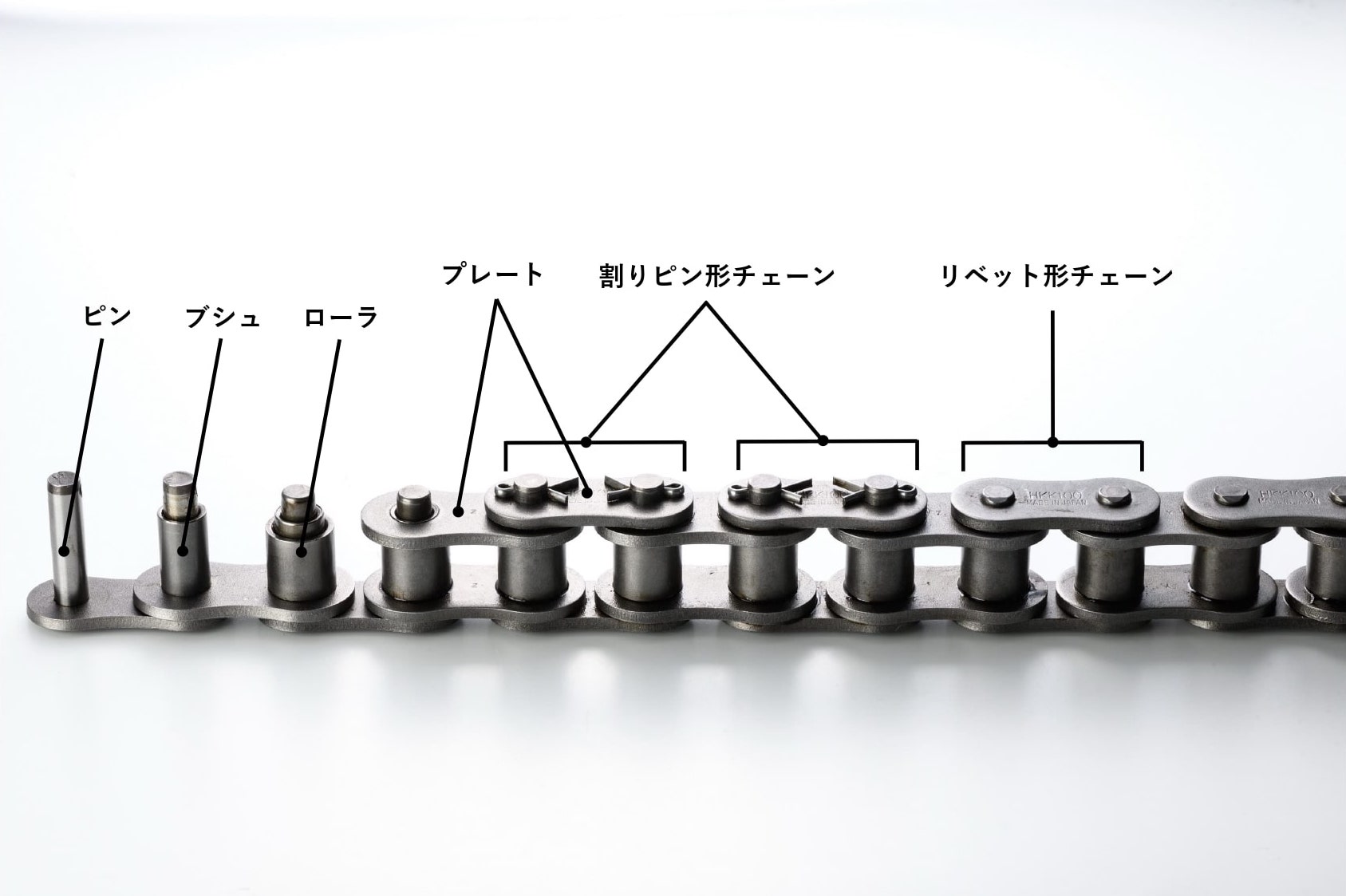

ローラチェーンとは、短い円筒形のローラをサイドリンクでつなぎ合わせた構造のチェーンのことを指します。他の動力伝動方法に比べて、ローラチェーンによる伝動の特長として、伝動効率が良い、大きな衝撃荷重にも耐えることができる、軸間距離を自由に設定できることが挙げられます。

これらの特長に加えて、多軸伝動ができる、正逆運転ができる、運転速度を自由自在に変更できる、運転環境を選ばない（例：高温から低温、塵埃中でも運転することができる）という強みを有しています。

ローラチェーンの種類

当社のローラチェーンは大きく分けると「標準チェーン」「強力チェーン」「耐環境チェーン」「自転車チェーン」の4種類に分けることができます。

標準チェーン

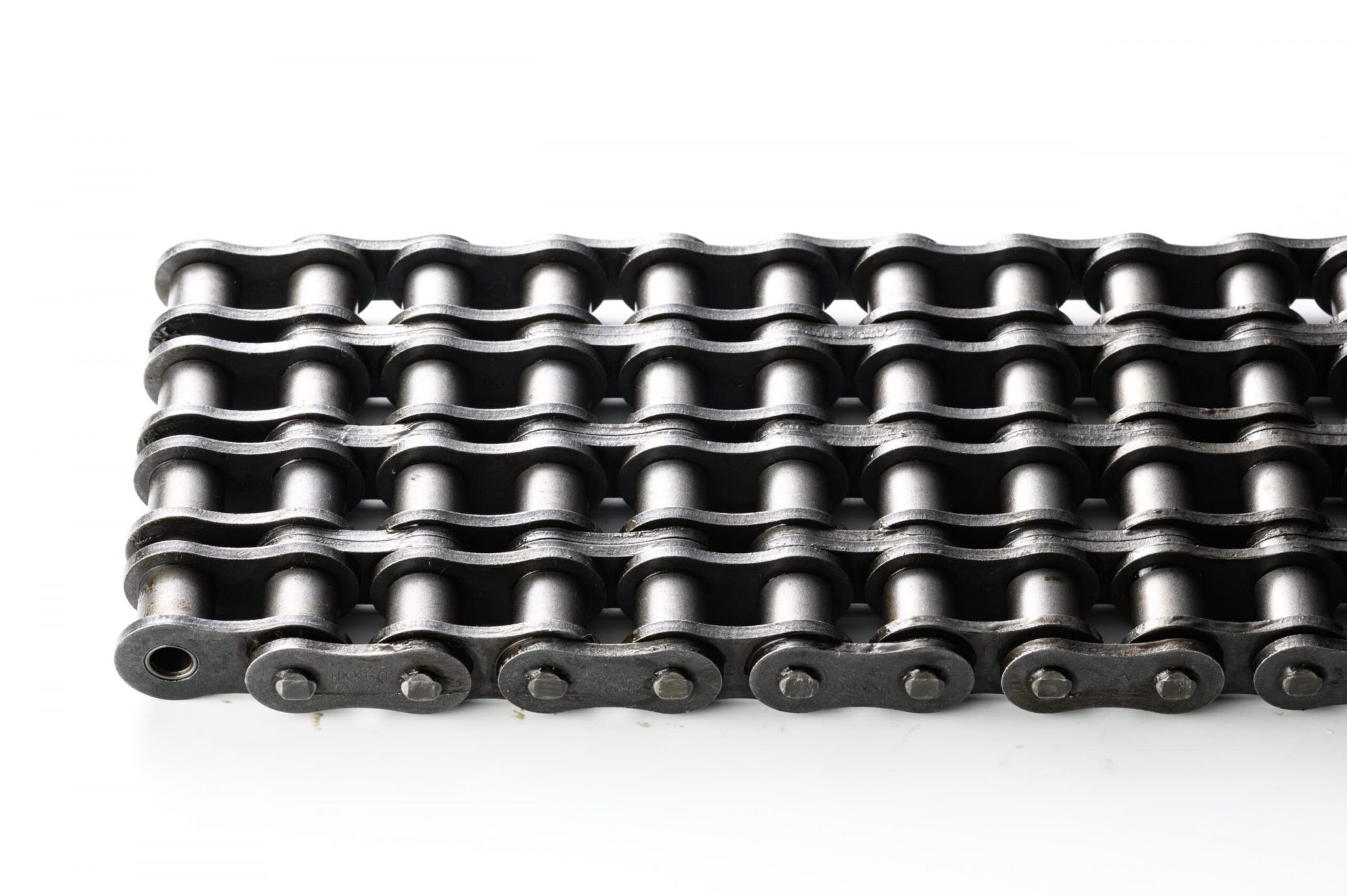

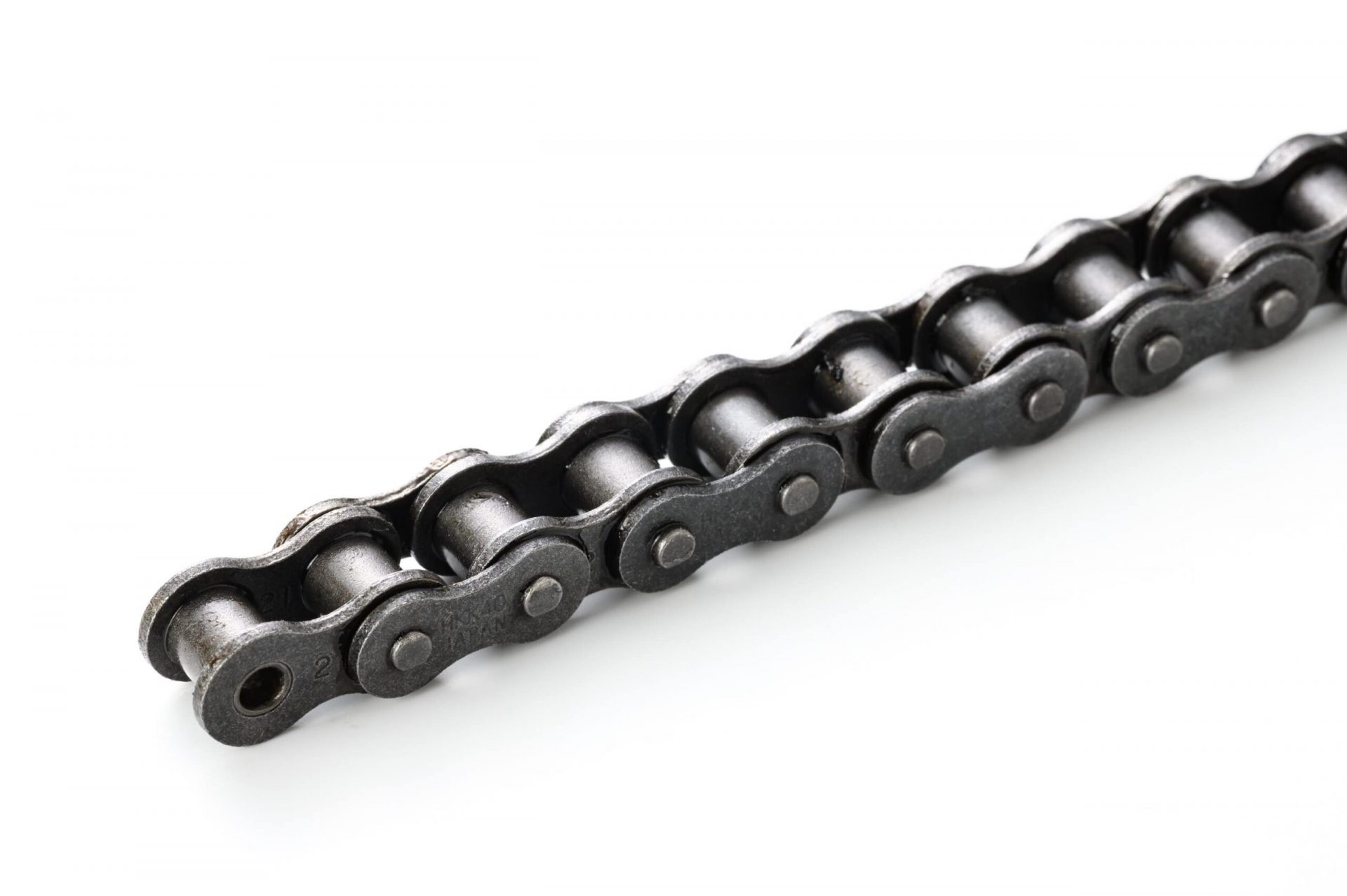

標準ローラチェーン

標準的なローラチェーンのことを指します。弊社では、あらゆる伝動部に適応できるよう多様な種類のローラチェーンを取り扱っています。

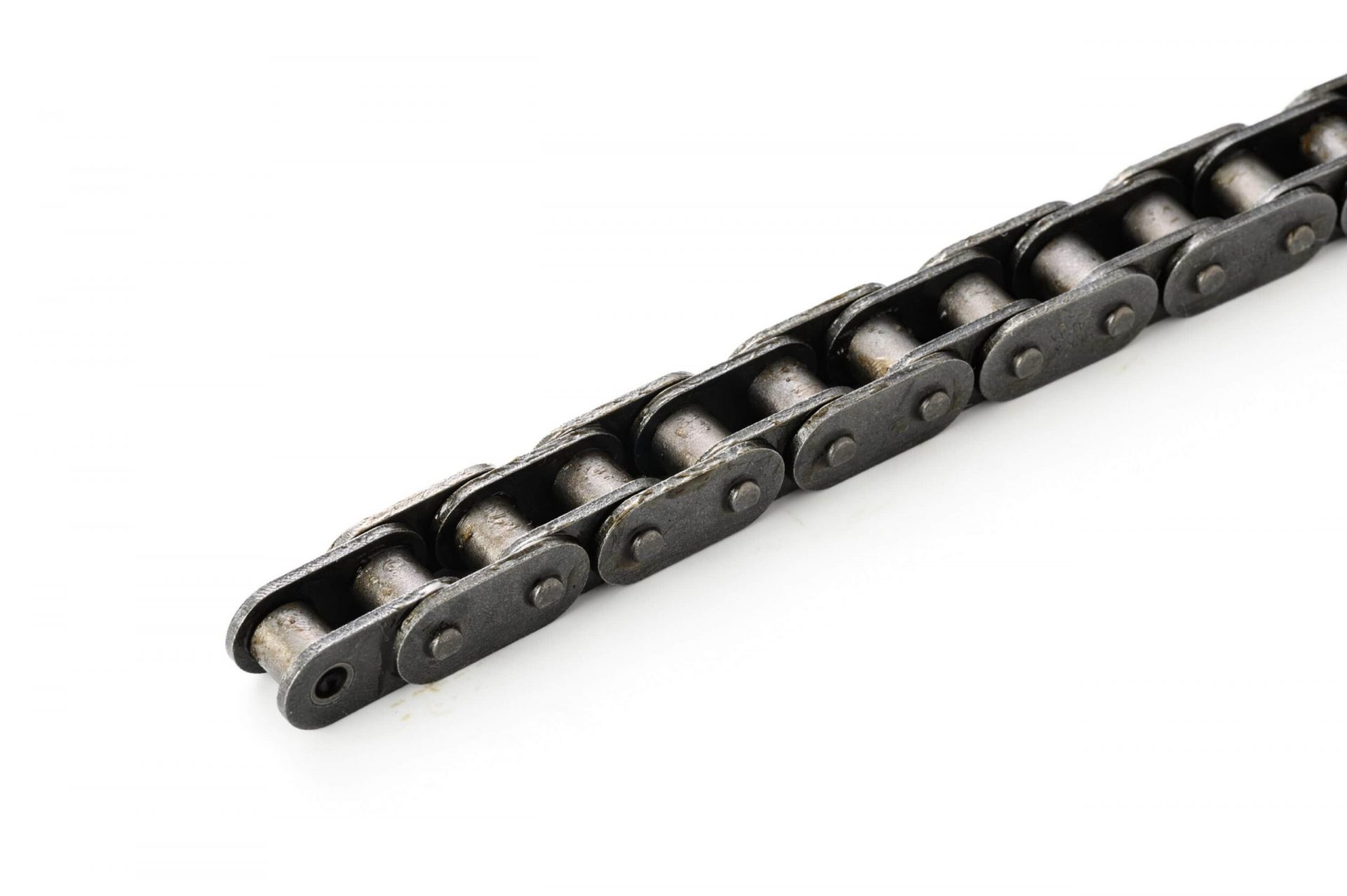

ストレートサイドバーチェーン（小判型・搬送用）

ストレートサイドバーチェーンは、標準ローラチェーンにくびれのない小判形のプレートを組み込んだ耐疲労強度に富むチェーンです。このチェーンを使用することで、直接チェーンの上に搬送物を乗せて運ぶこともできます。

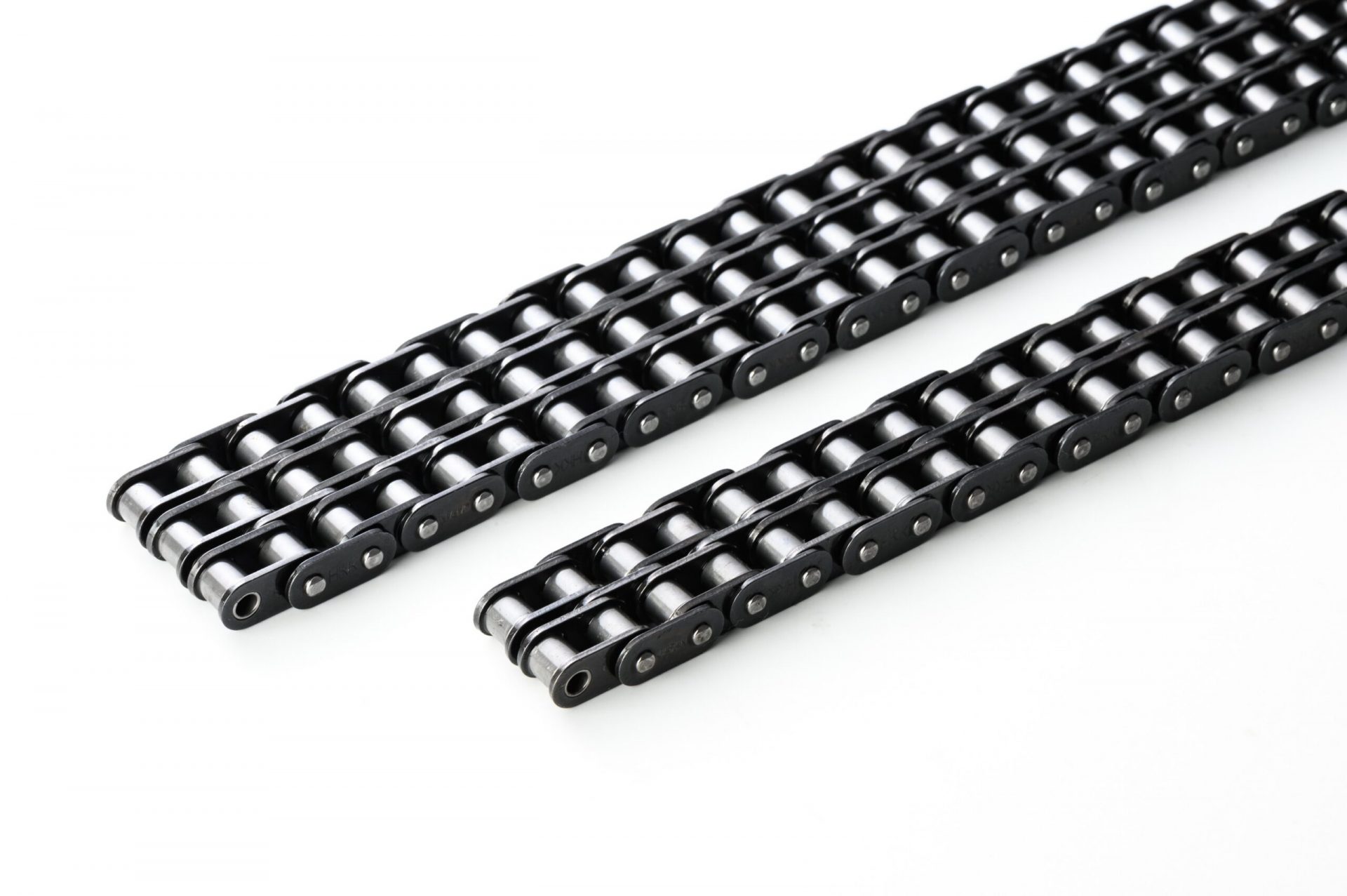

BS規格チェーン（国際規格ISO-B規格）

BS規格チェーンは、国際規格ISO-Bに準拠したローラチェーンです。このチェーンは主に、ヨーロッパから輸入された機械の駆動部で使用されています。

ニューオイルレスチェーン（無給油）

ニューオイルレスチェーンは、自己潤滑性の高い含油ブシュをさらに進化させたローラを備えたチェーンです。このチェーンには標準歯型のスプロケットが使用できるため、汎用性が高いです。

焼結合金ブシュは熱処理されています。オイルレスチェーンSLR-TSは、通常の選定基準でご使用いただけますが、SLR-CSは内リンクの板厚が同寸法であるため、所定の範囲でのみ使用できます。

強力チェーン

ヘビーローラチェーン（耐荷重・耐衝撃・低速）

ヘビーローラチェーンは、激しい衝撃力が繰り返し掛かる伝動に適した大荷重用のローラチェーンです。

標準ローラチェーンの1サイズ上の板厚の内・外プレートを採用することで、疲労破壊を防ぎ、大きな衝撃荷重を吸収するように設計されています。また、強靭鋼を使用したピンは靱性や引張強度を高め、衝撃荷重の吸収に効果を発揮します。引張強さと最大許容強さは、標準ローラチェーンのそれらより10〜20%高いです。

このチェーンは、チェーン速度50m/min以下で使用します。

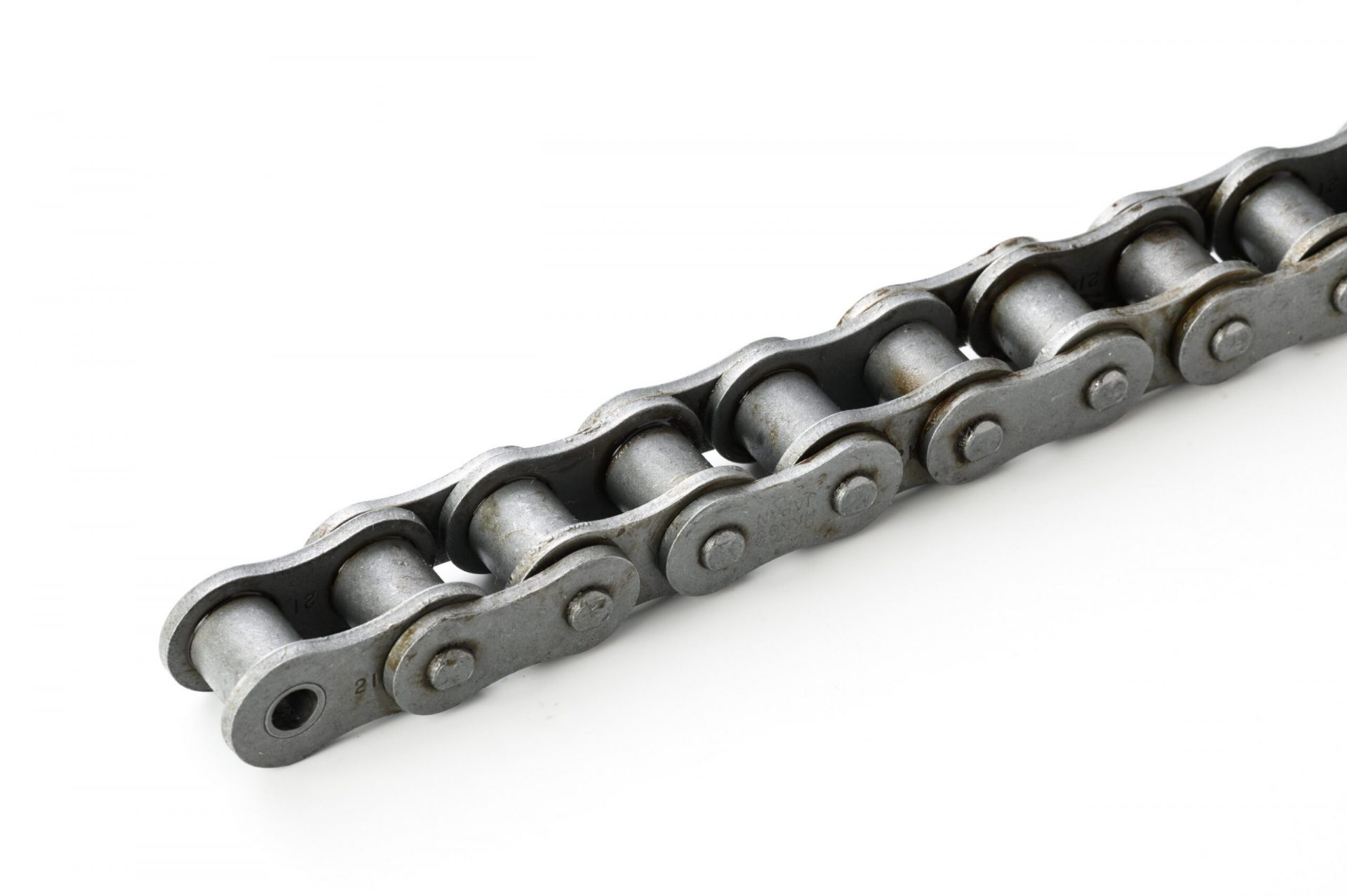

スーパーローラチェーン（耐荷重・耐衝撃・低速～中高速）

スーパーローラチェーンは、標準ローラチェーンの疲労強度・衝撃強度・引張強さを強化したチェーンです。低速から高速運転までの広い範囲で、安定した伝動効率を発揮します。

このチェーンには疲労強度を高めるため、標準チェーンより一回り大きいプレートが用いられ、プレートの穴加工には、ボールシェービング工法を採用しています。ピンには、靭性と引張強さを高めるため強靭鋼が使用されています。引張強さ、最大許容強さが大きいため、標準ローラチェーンのそれよりも1サイズ小さな伝動部の実現が可能となります。

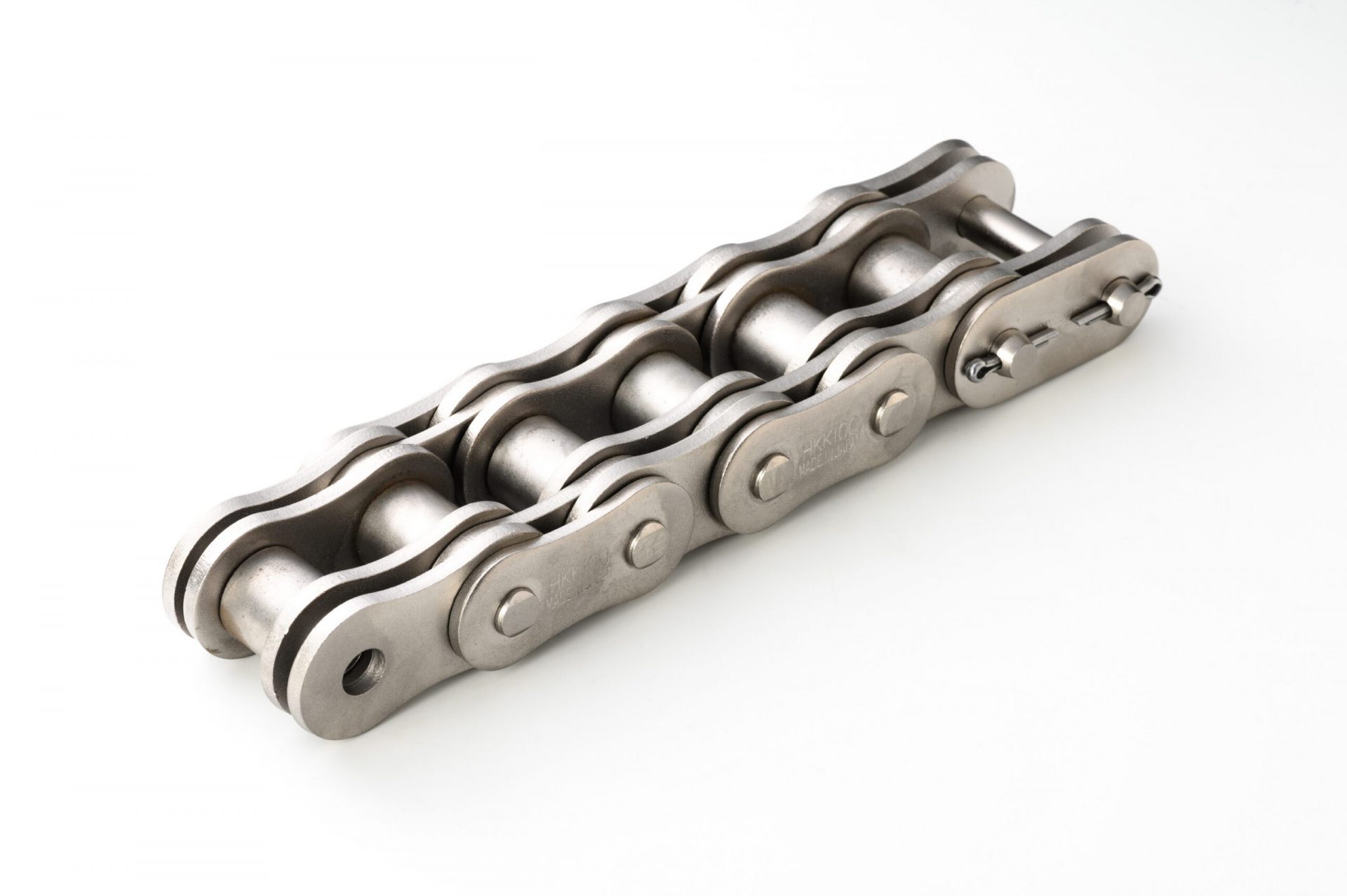

ダブルキャパシティチェーン（強力・耐荷重・省スペース）

ダブルキャパシティチェーンは、1列チェーンでありながら、2列チェーンの強度が発揮できるDCチェーンと、1列のスプロケットホイルが使用することで、チェーンの軽量化を実現しています。

このチェーンは、リーフチェーンとローラチェーンそれぞれの特長を組み合わせた画期的なチェーンとして、既にご使用のユーザー様からも好評をいただいています。

耐環境チェーン

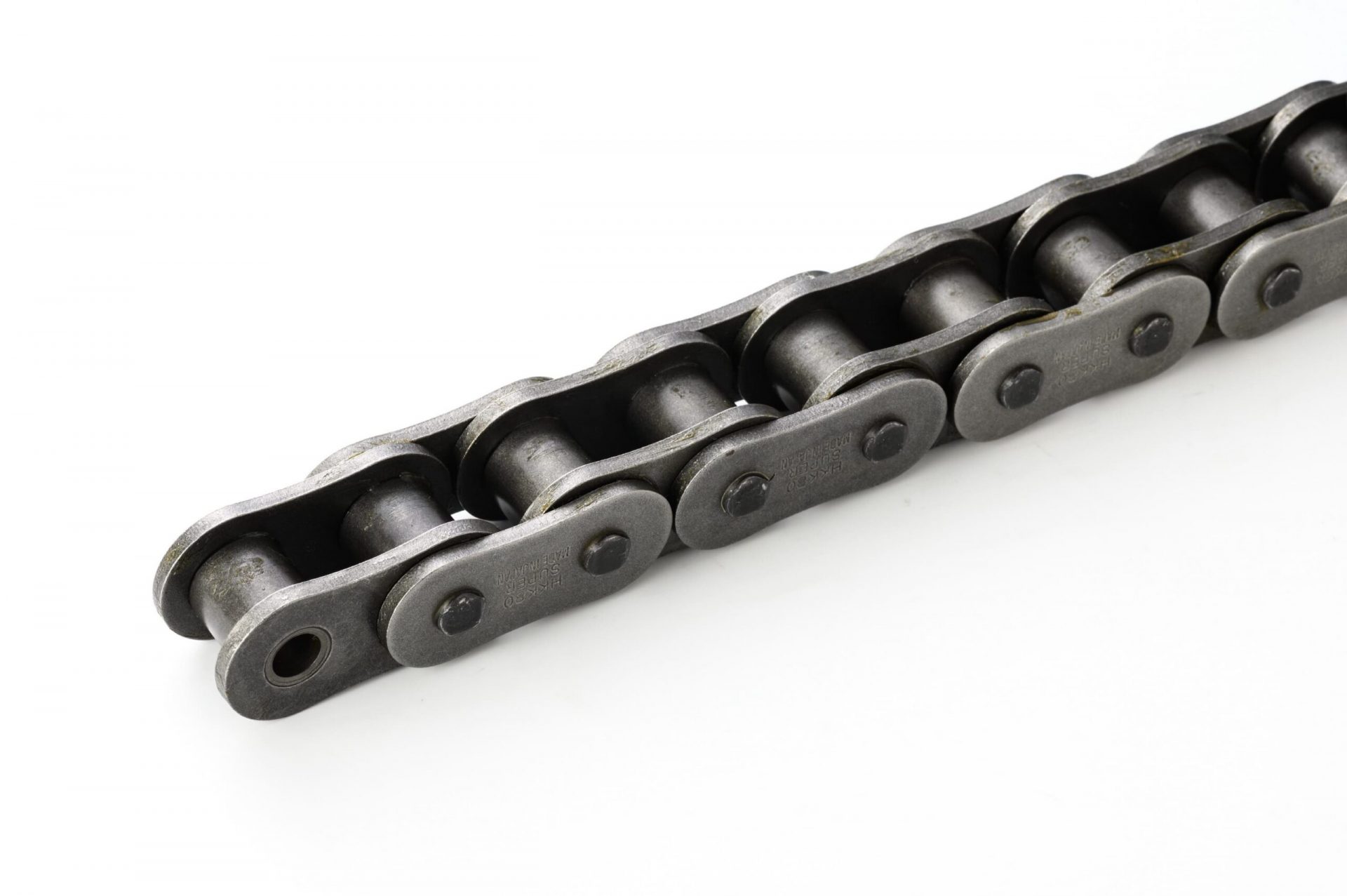

アクアチェーン（耐水・防錆・耐蝕性・耐摩耗性）

アクアチェーンは、水や塩水にさらされる環境でも使用できるように、標準ローラチェーンに特殊コーティングをしたチェーンです。アクアチェーンは、HKK35〜240の他にも、小形コンベアチェーンにも対応できます。また、アタッチメントの取り付けもできます。

このチェーンは、標準ローラチェーンにとって厳しい条件である屋外（例：立体駐車装置、フォークリフト、港湾設備）、水の降りかかる環境（例：洗車場、洗浄機、食品機械）、湿度の高い環境（例：トンネル、地下室）でも通常通りの運転が可能です。

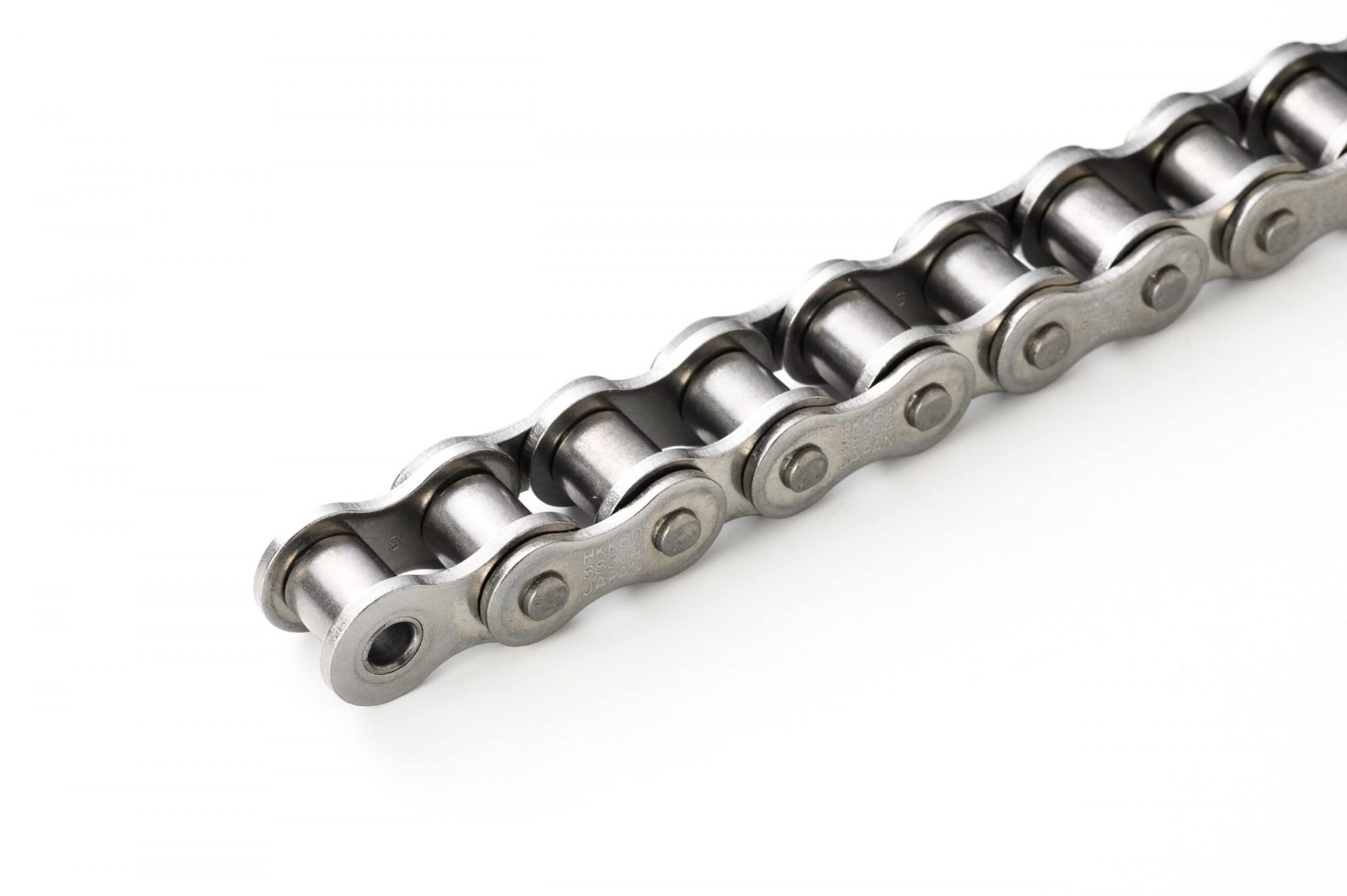

ステンレスローラチェーン（耐水・防錆・耐蝕性・耐熱性）

ステンレスローラチェーンは、化学工場・食品工場のような耐蝕性・耐熱性が要求される雰囲気での使用に最適なチェーンです。このチェーンには、18-8クロームニッケルステンレス鋼が使用されており、最低-20℃から最高400℃の環境で使用することができます。

ステンレスローラチェーンは、JIS規格・ANSI規格に準拠して製作されているため、精密で安定した伝動が可能となります。

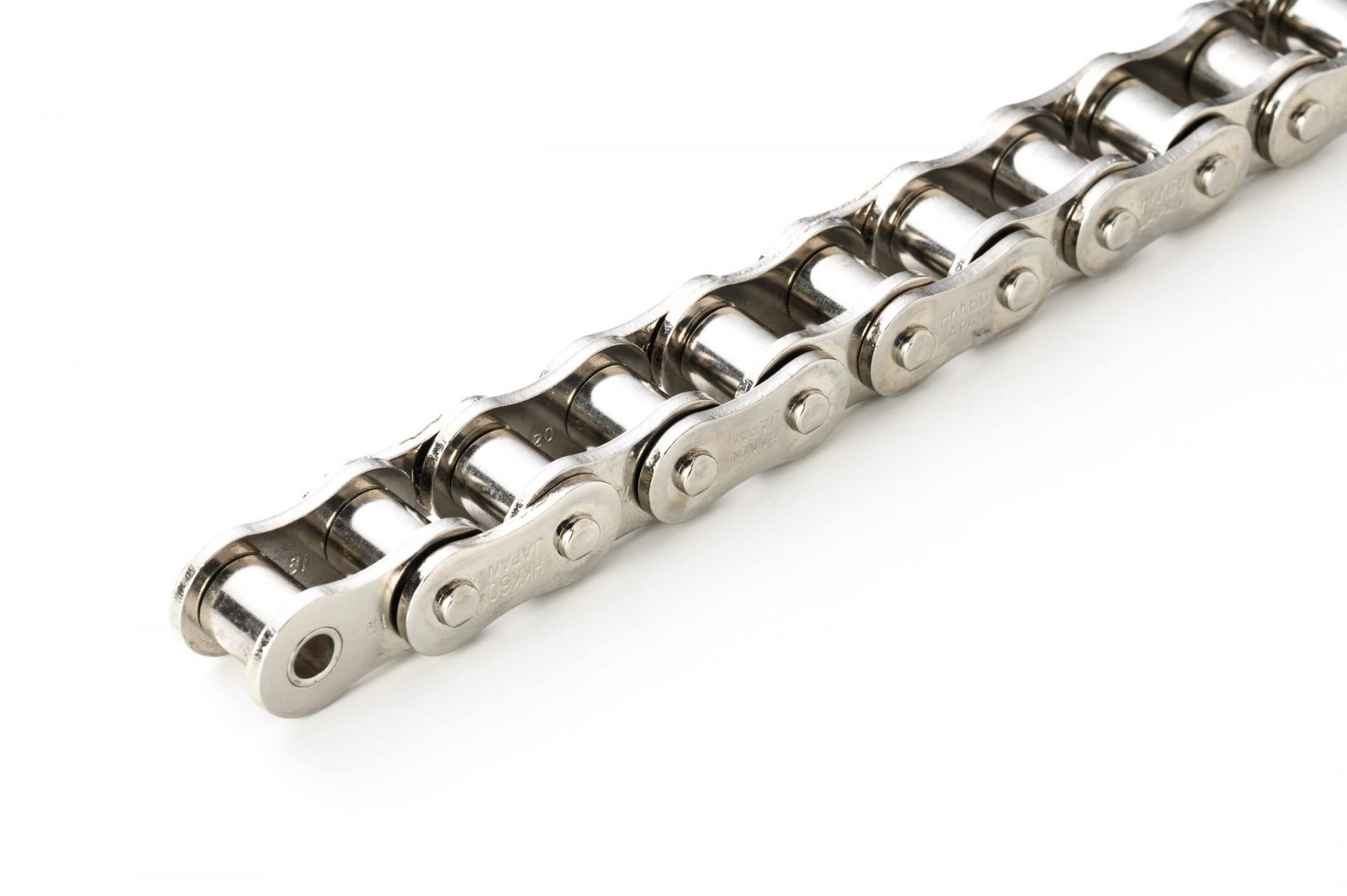

メッキローラチェーン（防錆・耐蝕性・耐摩耗性・光沢）

メッキローラチェーンは、標準ローラチェーンに特殊メッキ（または特殊ニッケルメッキ）を施した光沢のあるチェーンです。このチェーンは、食品機械や繊維機械において汚水や水を弾き、事務機械や印刷機械では汚れを弾くことでその役割を果たします。

メッキチェーンの性能は、標準ローラチェーンと同等であるため、精密かつ強い疲労強度、耐摩耗性、耐衝撃性を持ち、安定した伝動効率を発揮します。

自転車チェーン

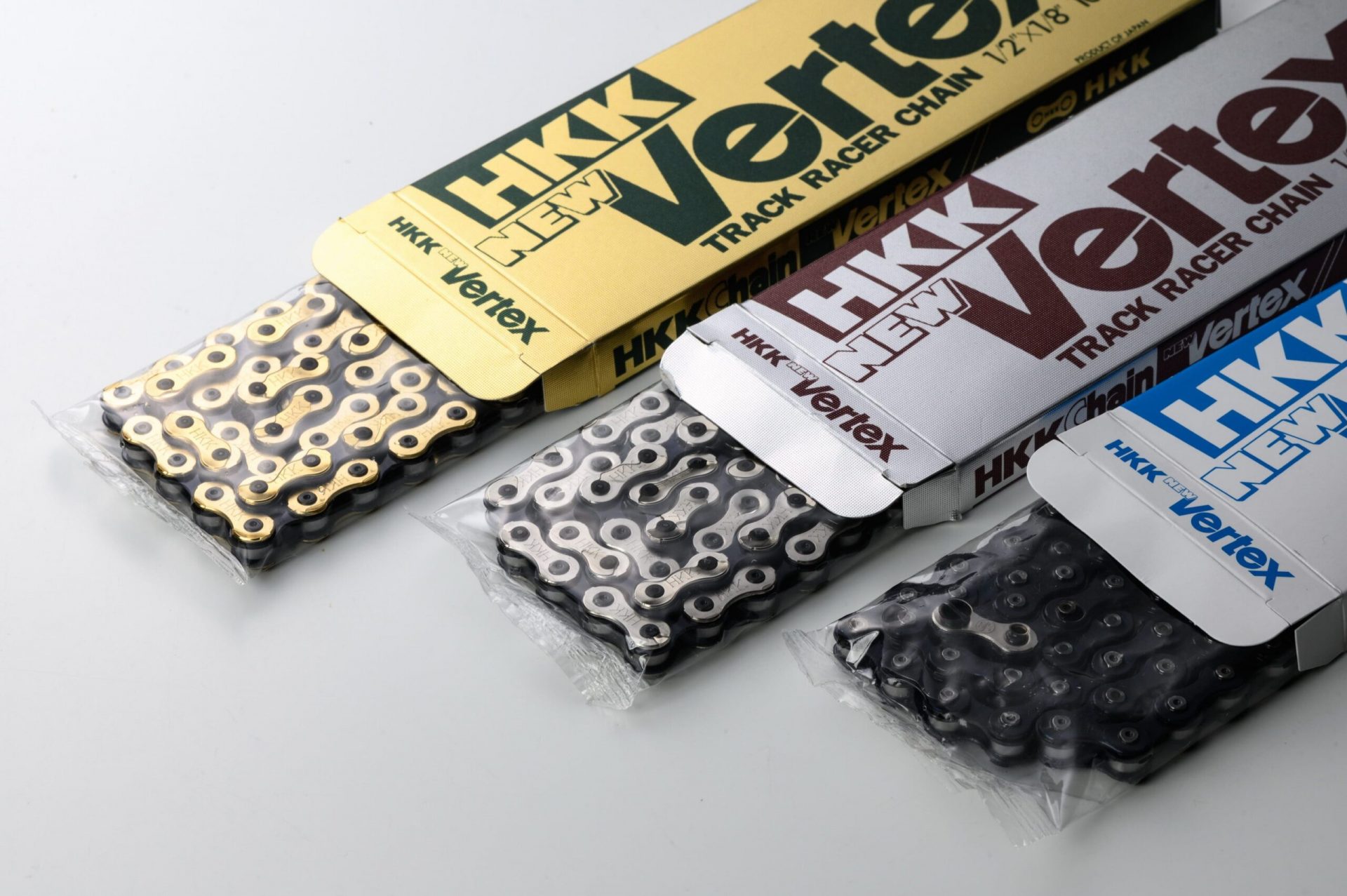

ベルテクスチェーン

ベルテクスチェーンは、業界屈指の歴史と技術により培われた製品であり、数々の自転車レースで著名な選手に愛用されています。

ベルテクスチェーンは、JKAの認定部品として全国で活躍しています。

ローラチェーンの規格

ローラチェーンの規格は、アメリカを中心としたANSI規格と、イギリスのBS規格、ドイツのDIN規格の3つの流れがあります。

日本では、ANSI規格に準拠して、1942年に臨JES第324号として規格化され、その後、数字改正を経て、1980年にJIS B 1801としてまとめられています。

スプロケットは、JISの規格化が遅れ、1962年にJIS B 1802として歯形の形状と寸法について制定されました。

その他、JIS B 1803（ダブルピッチチェーンとアタッチメントおよびスプロケット）、JIS B 1804（リーフチェーン）、JIS B 1456（チェーンカップリング）などの規格が順次まとめられました。
